Nimonic 75: высокохромистый сплав для эксплуатации при повышенных температурах

Nimonic 75 представляет собой никелевый сплав с повышенным содержанием хрома, который обеспечивает выдающуюся жаростойкость и коррозионную стойкость при высоких температурах. Этот материал стал одним из первых успешных суперсплавов для газотурбостроения и продолжает оставаться востребованным благодаря оптимальному сочетанию механических свойств и технологичности обработки.

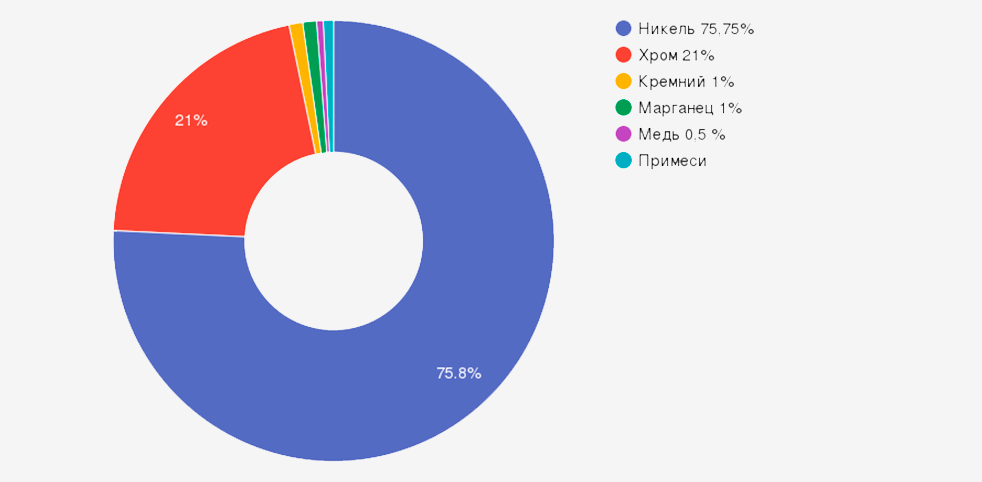

Химический состав и его влияние на свойства

Повышенное содержание хрома определяет основные эксплуатационные характеристики Nimonic 75:

Элемент	Содержание, %	Функциональное назначение
Никель (Ni)	основа (76-79)	Обеспечивает стабильную аустенитную структуру и жаропрочность
Хром (Cr)	18-21	Формирует защитную оксидную пленку, повышает жаростойкость
Углерод (C)	0,08-0,15	Формирует карбиды, повышающие жаропрочность
Титан (Ti)	0,2-0,6	Дополнительное упрочнение, стабилизация карбидов
Марганец (Mn)	≤1,0	Улучшает обрабатываемость, раскисляет сплав
Кремний (Si)	≤1,0	Дополнительный раскислитель, повышает жаростойкость
Медь (Cu)	≤0,5	Улучшает коррозионную стойкость в некоторых средах
Железо (Fe)	≤2,0	Примесь, снижает стоимость сплава
Кобальт (Co)	≤0,5	Может присутствовать как примесь

Особенности структуры

• Аустенитная однофазная структура
• Присутствие карбидов MC и M₂₃C₆ типов
• Размер зерна: ASTM 4-6
• Отсутствие γ'-фазы для дисперсионного упрочнения

Механические и физические свойства

Nimonic 75 демонстрирует сбалансированные свойства при высоких температурах:

• Предел прочности при растяжении: 750-850 МПа (при 20°C)
• Условный предел текучести: 275-350 МПа
• Относительное удлинение: 42-50%
• Ударная вязкость: 120-150 Дж/см²
• Твердость: HB 170-210
• Температура плавления: 1340-1380°C
• Плотность: 8,19 г/см³
• Модуль упругости: 216 ГПа
• Коэффициент теплового расширения: 12,6×10⁻⁶/°C
• Теплопроводность: 12,6 Вт/(м·К)

Высокотемпературные характеристики

• Рабочая температура: до 870°C (кратковременно до 950°C)
• Высокое сопротивление ползучести при 750-850°C
• Циклическая жаропрочность: 10⁵ циклов при 750°C
• Стойкость к окислению до 1000°C

Коррозионная стойкость и жаростойкость

Стойкость к высокотемпературному окислению

• Образование защитного слоя Cr₂O₃
• Отличная циклическая окалиностойкость
• Минимальная скорость роста окалины при 900°C
• Стойкость к углеродсодержащим газам

Коррозионная стойкость при различных температурах

• Атмосферная коррозия: отличная стойкость
• Морская вода: хорошая стойкость при комнатной температуре
• Пресная вода: превосходная стойкость
• Слабые кислоты: удовлетворительная стойкость
• Щелочные растворы: хорошая стойкость

Специальные среды

• Дымовые газы: высокая стойкость
• Водяной пар: отличная стойкость при высоких температурах
• Углекислый газ: стойкость до 900°C
• Аммиачные растворы: умеренная стойкость

Технологии обработки

Термическая обработка

• Отжиг для снятия напряжений: 700-800°C
• Рекристаллизационный отжиг: 1050-1150°C
• Нормализация: 1100°C с охлаждением на воздухе
• Стабилизационный отжиг: 870°C после деформации

Обработка давлением

• Горячая ковка: 950-1150°C
• Горячая прокатка: 1000-1100°C
• Холодная деформация: до 25% без промежуточного отжига
• Деформационное упрочнение: повышает прочность на 20-30%

Сварка и соединение

• Аргонодуговая сварка (TIG): основной метод
• Газозащитная сварка (MIG)
• Электронно-лучевая сварка
• Контактная точечная сварка
• Пайка твердыми припоями

Рекомендации по сварке

• Присадочный материал: ERNiCr-3 или аналогичный
• Защитный газ: Аргон чистотой 99,99%
• Предварительный подогрев: 150-200°C для толстых сечений
• Послесварочная обработка: отжиг при 870°C

Механическая обработка

• Относительно хорошая обрабатываемость по сравнению с другими никелевыми сплавами
• Рекомендуется использование твердосплавных инструментов
• Скорость резания: 20-30 м/мин
• Подача: 0,15-0,25 мм/об
• Обильное охлаждение обязательно

Формы поставки и изделия

Компания ОборонСпецСплав предлагает Nimonic 75 в различных формах:

• Листы: толщиной от 0,5 до 100 мм
• Прутки: диаметром от 10 до 300 мм
• Полосы: шириной до 500 мм
• Проволока: диаметром от 0,5 до 10 мм
• Трубы: бесшовные и сварные различных диаметров
• Поковки: открытые и закрытые штамповки
• Фитинги и арматура
• Крепежные изделия

Способы производства

• Горячая прокатка: для листов и прутков
• Холодная прокатка: для тонких листов и лент
• Волочение: для проволоки и точных профилей
• Ковка и штамповка: для специальных изделий

Промышленные применения

Уникальные свойства Nimonic 75 определили его широкое применение:

Газотурбинная техника

• Детали камер сгорания
• Пламенные трубы
• Элементы форсажных камер
• Корпуса турбин низкого давления
• Детали выхлопных систем

Ядерная энергетика

• Элементы реакторов
• Трубопроводы первого контура
• Детали парогенераторов
• Корпуса высокого давления

Аэрокосмическая промышленность

• Детали реактивных двигателей
• Выхлопные системы
• Теплозащитные экраны
• Элементы крепления при высоких температурах

Тепловое оборудование

• Печные муфели
• Конвейерные сетки
• Теплообменники
• Детали промышленных печей
• Нагревательные элементы

Химическая промышленность

• Реакторы высокотемпературных процессов
• Теплообменное оборудование
• Трубопроводы для горячих сред
• Запорная арматура

Отечественные и зарубежные аналоги

Российские аналоги

• ХН77ТЮ (ЭП437) - сплав с похожим составом
• ХН78Т - с повышенным содержанием никеля
• ХН80ТБЮА - более современный вариант

Зарубежные аналоги

• Nimonic 80A - улучшенный вариант с Ti/Al
• Inconel 600 - с близким составом
• Haynes 230 - современный аналог
• Nicrofer 7520H - немецкий аналог

Преимущества и особенности применения

Ключевые преимущества

• Высокая жаростойкость до 950°C
• Отличное сопротивление ползучести
• Хорошая обрабатываемость среди никелевых сплавов
• Стабильные свойства при циклическом нагреве
• Относительно низкая стоимость для никелевых суперсплавов
• Проверенная надежность в эксплуатации

Технологические особенности

• Требует правильной термообработки после деформации
• Чувствителен к скорости охлаждения при сварке
• Необходимо контролировать температуру при механической обработке
• Склонность к образованию σ-фазы при длительных выдержках

Часто задаваемые вопросы (FAQ)

Почему Nimonic 75 называют одним из первых суперсплавов?

Nimonic 75 был разработан в 1940-х годах как один из первых материалов, способных работать при температурах выше 800°C. Он заложил основу для развития всего семейства жаропрочных никелевых сплавов.

В чем преимущество Nimonic 75 перед современными суперсплавами?

Основные преимущества - относительно хорошая обрабатываемость и более низкая стоимость. Для многих применений, где не требуется работа при температурах выше 900°C, Nimonic 75 остается оптимальным выбором.

Можно ли использовать Nimonic 75 для морских применений?

Сплав имеет хорошую стойкость к морской воде при комнатной температуре, но для длительной эксплуатации в морских условиях рекомендуется защитное покрытие.

Требуется ли специальная термообработка после сварки?

После сварки рекомендуется отжиг при 870°C для снятия напряжений и восстановления структуры, особенно для ответственных применений.

До какой температуры можно использовать Nimonic 75 длительно?

Для длительной эксплуатации (10 000+ часов) максимальная температура составляет 870°C. При 900°C рекомендуется ограничить время работы до 1000 часов.

Заключение

Nimonic 75 представляет собой классический никелевый суперсплав, который продолжает оставаться актуальным благодаря оптимальному сочетанию жаропрочности, коррозионной стойкости и технологичности. Несмотря на появление более современных сплавов с повышенными характеристиками, Nimonic 75 сохраняет свою нишу в применениях, где требуется надежная работа при температурах до 900°C.

Правильный выбор Nimonic 75 для конкретных условий эксплуатации, соблюдение технологии обработки и правильная эксплуатация обеспечивают долговечность и надежность изделий. В эпоху развития высокотемпературных технологий этот сплав остается важным материалом для газотурбостроения, энергетики и других отраслей промышленности.

Данная статья составлена на основе технических спецификаций производителей, международных стандартов в области жаропрочных сплавов, а также многолетнего опыта применения высокотемпературных материалов специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
